盤扣式鋼管支架根本結構

承插型盤扣式鋼管支架（簡稱盤扣式鋼管支架）是近年來開展的新型支架方式，其立桿采用套管承插銜接，程度桿和斜桿采用桿端扣接頭卡入銜接盤，用楔形插銷銜接，構成構造幾何不變體系的鋼管支架。盤扣式鋼管支架由立桿、程度桿、斜桿、可調底座及可調托座等構配件構成。依據其用處可分為模板支架與腳手架兩類。主要適用于建筑工程和市政工程模板支架及外腳手架，也可應用于搭建暫時舞臺、看臺工程和燈光架、廣告架等工程。

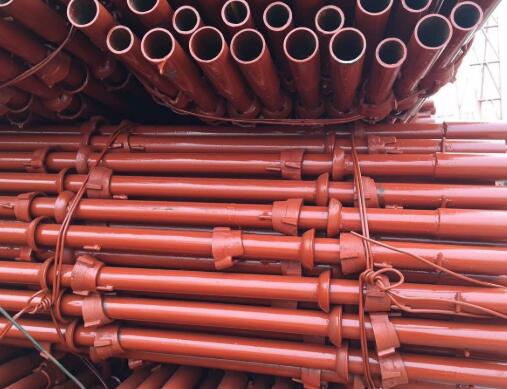

1、主要構配件

盤扣式鋼管支架的主要構配件是工廠化消費的規范系列構件，其銜接主要經過盤扣節點和插銷停止。盤扣節點是支架立桿上的銜接盤與程度桿、斜桿桿端上的插銷銜接的部位，由焊接于立桿上的銜接盤、程度桿桿端扣接頭和斜桿桿端扣接頭組成（圖1、圖2）。

1－銜接盤；2－插銷；3－程度桿桿端扣接頭；

4－程度桿；5－斜桿；6－斜桿桿端扣接頭；7－立桿

插銷應具有牢靠防拔脫結構措施。插銷表面面應與程度桿和斜桿桿端扣接頭內外表吻合，插銷銜接應保證錘擊自鎖后不拔脫，抗拔力不得小于3KN。支架搭設完成后，應目測檢查扣接頭插銷楔入深度的刻痕或顏色標志情況，保證擊緊水平。

立桿盤扣節點間距普通按0.5m模數設置；橫桿長度按0.3m模數設置。

2、結構請求

（1）模板支架

模板支架搭設高度不宜超越24m；當超越24m時，應另行特地設計。模板支架的斜桿或剪刀撐設置應契合下列請求：

1）當搭設高度不超越8m的滿堂模板支架時，步距不宜超越1.5m，支架架體周圍外立面向內的第一跨每層均應設置豎向斜桿，架體整體底層以及頂層均應設置豎向斜桿，并應在架體內部區域每隔5跨由底至頂縱、橫向均設置豎向斜桿（圖3）或采用扣件鋼管搭設的剪刀撐（圖4）。當滿堂模板支架的架體高度不超越4個步距時，可不設置頂層程度斜桿，當架體高度超越4個步距時，應設置頂層程度斜桿或扣件鋼管程度剪刀撐。

  圖3 斜桿設置立面圖

      1－立桿；2－程度桿；3－斜桿；4－扣件鋼管剪刀撐

2）當搭設高度超越8m的模板支架時，豎向斜桿應滿布設置，程度桿的步距不得大于1.5m，沿高度每隔4～6個規范步距應設置程度層斜桿或扣件鋼管剪刀撐（圖5）。周邊有構造物時，宜與周邊構造構成牢靠拉結。

1－立桿；2－程度桿；3－斜桿；4－程度層斜桿或扣件鋼管剪刀撐

模板支架可調托座伸出頂層程度桿或雙槽鋼托梁的懸臂長度（圖6）嚴禁超越650mm，且絲桿外露長度嚴禁超越400mm,可調托座插入立桿或雙槽鋼托梁長度不得小于150mm。

1－可調托座；2－螺桿；3－調理螺母；4－立桿；5－程度桿

高大模板支架最頂層的程度桿步距應比規范步距減少一個盤扣間距。對長條狀的獨立高支模架，架體總高度與架體的寬度之比H/B不應大于3。

模板支架可調底座調理絲桿外露長度不應大于300mm，作為掃地桿的最底層程度桿離地高度不應大于550mm。

（2）雙排腳手架

用盤扣式鋼管支架搭設雙排腳手架時，搭設高度不宜大于24m。可依據運用請求選擇架體幾何尺寸，相鄰程度桿步距宜選用2m，立桿縱距宜選用1.5m或1.8m，且不宜大于2.1m，立桿橫距宜選用0.9m或1.2m。

腳手架首層立桿宜采用不同長度的立桿交織布置，錯開立桿豎向間隔不應小于500mm，立桿底部應配置可調底座。

雙排腳手架的斜桿或剪刀撐設置，沿架體外側縱向每5跨每層應設置一根豎向斜桿（圖7）或每5跨間應設置扣件鋼管剪刀撐（圖8），端跨的橫向每層應設置豎向斜桿。

   1-斜桿；2-立桿；3-兩端豎向斜桿；4-程度桿；5-扣件鋼管剪刀撐

連墻件的設置應契合下列規則：

　　1）連墻件必需采用可接受拉壓荷載的剛性桿件。連墻件與腳手架立面及墻體應堅持垂直，同一層連墻件宜在同一平面，程度間距不應大于3跨，與主體構造外側面間隔不宜大于300mm；

2）連墻件應設置在有程度桿的盤扣節點旁，銜接點至盤扣節點間隔不應大于300mm；采用鋼管扣件作連墻桿時，連墻桿應采用直角扣件與立桿銜接；

    3）當腳手架下部暫不能搭設連墻件時，宜外擴搭設多排腳手架并設置斜桿構成外側斜面狀附加梯形架，待上部連墻件搭設前方可撤除附加梯形架。

作業層的腳手板架體外側應設擋腳板、防護欄桿，并應在腳手架外側立面滿掛密目平安網；防護上欄桿宜設置在離作業層高度為l000mm處，防護中欄桿宜設置在離作業層高度為500mm處
