重慶鋼管架搭建縱、橫向掃地桿重慶鋼管架搭建縱、橫向掃地桿

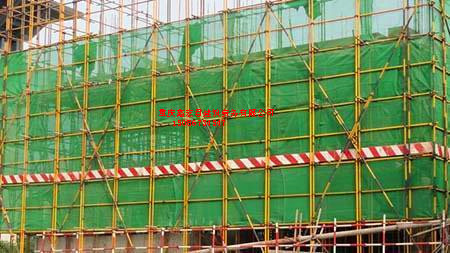

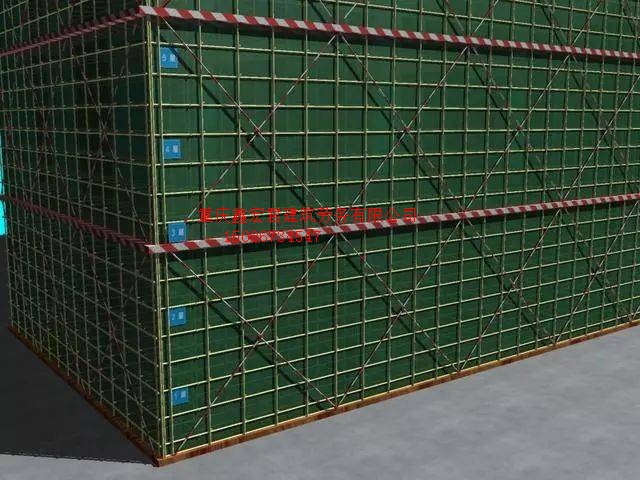

縱向掃地桿選用直角扣件固定在距離底座下皮200mm處的立桿上，橫向掃地桿緊靠縱向掃地桿下方用直角扣件固定在立桿上，立桿底座存在高差處，將高處縱向掃地桿向低處延長兩跨與立桿固定。 1）大橫桿置于立桿里面，每側外伸長度為150mm左右。 2）外架按立桿與大橫桿交點處設置小橫桿，兩端固定在立桿，以形成空間結構整體受力。 3）腳手架外側立面的兩端向里全立面設置剪刀撐，并應由底至頂接連設置。剪刀撐斜桿的接長宜選用搭接，搭接長度不小于1m，應選用3個旋轉扣件固定。剪刀撐斜桿應用旋轉扣件固定在與之相交的橫向水平桿的伸出端或立桿上，旋轉扣件中心線離主節點的距離不宜大于150mm。剪刀撐搭設視點為45～60度之間。 |
