重慶鋼管架搭建爬架底部雙排架的搭設

1）雙排架的搭設要求

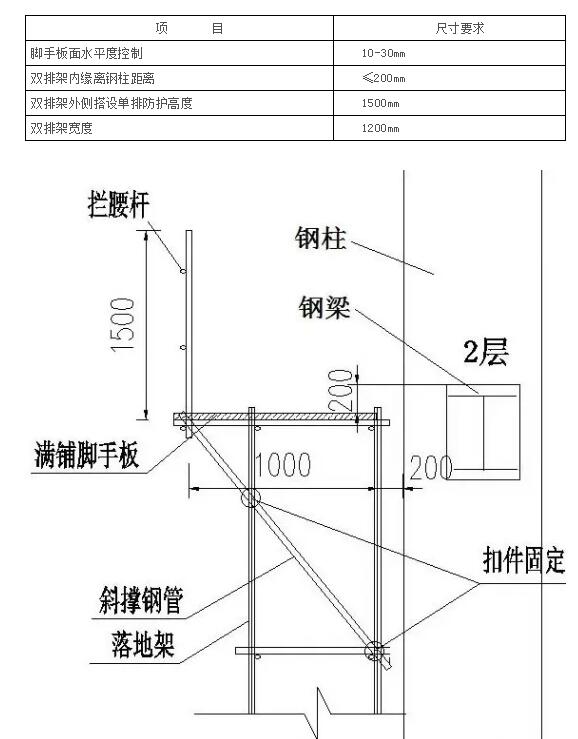

本項目爬架搭設渠道（雙排架）選用落地外滿架，渠道滿架底部地上夯實并加設木跳板，每層與結構選用鋼管拉結，拉結距離不超越6米，爬架組裝并搭設3步后進行附著卸荷（見裝置渠道示意圖）渠道的強度要求為3KN/㎡，渠道要增設防滑扣件，選用扣件、鋼管φ48*3.0搭設，立桿縱距1.8m，橫距1.5 m，步高1.8m，連墻為三步兩跨。

2）渠道由原防護

渠道由原防護架改造而成，離鋼柱距離不大于200mm，渠道寬度1.2m，外側搭設單排防護，單排防護高度1.5m。如原防護架寬度不足，外側搭設挑架。在小橫桿下面每個小橫桿下面有兩根立桿，每根立桿一個防滑扣。爬架組裝兩層后及時附墻卸荷，有核算書所得，雙排架所受載荷為3000N/m2。爬架提高后，方可拆除底部雙排架。

3）雙排架搭設參數

本項目需要在裝置樓層（2F）的下一層開始搭設裝置渠道，渠道操作面在2層結構梁面下返200mm，需保證爬架底部翻板蓋到結構梁上能徹底密封；渠道寬度1.2m
